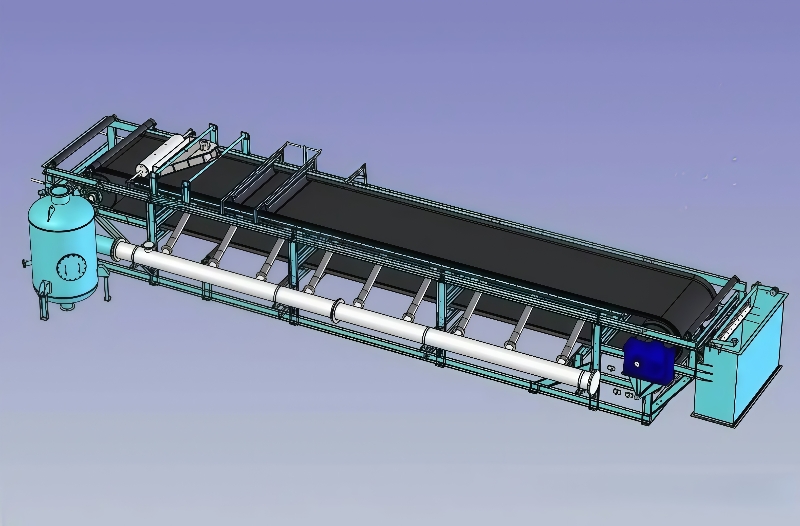

真空橡胶带式过滤机

真空橡胶带式过滤机是一种连续、高效的固液分离设备，广泛应用于化工、冶金、矿山、环保、食品、制药等多个工业领域，尤其适用于处理大量、粒度较细、沉降速度慢或需要充分洗涤的浆料。
橡胶带式真空过滤机是一种广泛应用于化工、环保、制药、食品等领域的固液分离设备。本机采用橡胶带作为过滤介质，通过真空抽吸的方式实现固液分离，具有过滤效率高、操作简便、维护方便等优点。

橡胶带在运动过程中，利用浆液中的水分，和真空室之间形成水密封。同时，真空过滤机利用密封水的润滑及冷却功能，将其作为润滑剂和冷却剂，减少对环形橡胶及相关部件的磨损。

设备操作简单，并可连续运行。过滤效率较好，在过滤机系列产品中处理能力大、生产能力高，且真空过滤机的洗涤效果好，能获得更优质的滤饼。
其核心工作原理是利用真空抽吸产生的负压作为过滤的驱动力，使料浆中的液体（滤液）穿过过滤介质（滤布），而固体颗粒则被截留在滤布表面形成滤饼。与传统的盘式或转鼓式真空过滤机不同，它的过滤区域是一个连续、水平运行的环形橡胶带，这赋予了它的性能优势。

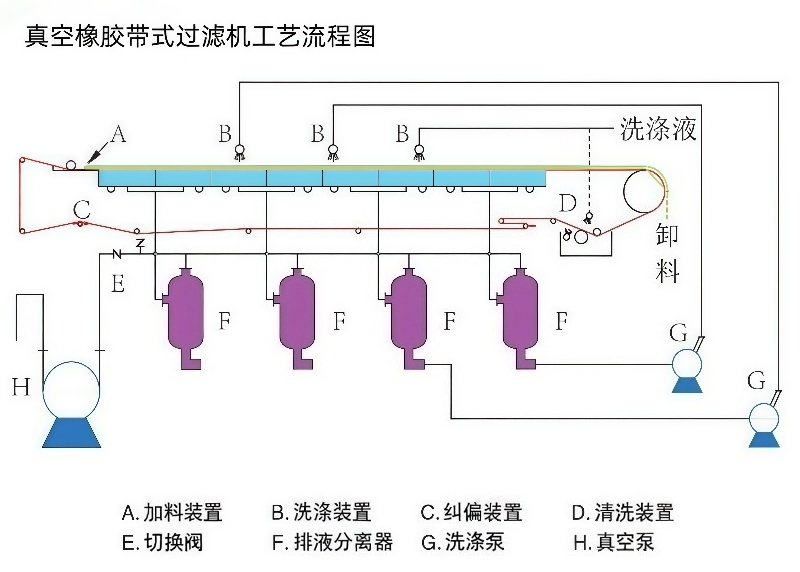

结构及工艺流程图

设备的滤带在运动到另一端时卸下滤渣，并从过滤机的下部运动回初始端，滤带在运动中经过清洗区清洗再生。过滤机的操作真空压力一般为（0.25-0.8）×105帕，滤带的移动速度一般为0.3-30米/分。

特点：
A、可以连续完成喂料过滤、滤饼洗涤、吸干、卸料、滤布再生等工艺操作。
B、过滤母液和各段滤饼洗涤液可以分段收集，并可实现平流和逆流洗涤。
C、整体结构模块化设计，可灵活组装，便于运输和安装。
D、控制系统应用了DCS技术，可实现现场和远程自动控制。

主要应用领域

1.化工： 磷酸盐、硫酸盐、碳酸盐、钛白粉、染料、颜料等的生产。

2.冶金： 湿法冶金(如铜、镍、钴、锌的电解液净化)、赤泥过滤等。

3.矿山： 精矿脱水、尾矿干堆前的浓缩脱水。

4.环保： 市政污泥、工业污泥脱水处理。

5.食品： 柠檬酸、味精、淀粉等的结晶分离。

6.制药： 某些抗生素、维生素结晶的分离。
